使用RTL-SDR收听FM广播：从零开始的入门指南

本文将手把手教你如何使用廉价的RTL-SDR（软件定义无线电）电视棒，轻松收听本地FM广播，并探索更多无线电频率。
一、 准备工作：硬件与软件

要开始你的SDR之旅，你需要准备以下硬件和软件工具。

  1. 必备硬件：RTL-SDR 电视棒
  • 设备选择：你需要一个基于RTL2832U芯片的电视棒，通常搭配R820T或R820T2调谐器。你可以在淘宝、eBay等平台搜索关键词“RTL-SDR”、“RTL2832”或“R820T”购买。一套入门级设备的价格通常在70-150元人民币（约$10-20美元）左右。
  • 套件内容： 一般包含电视棒主体、一个小型天线和一根延长线。到手后，将天线连接到电视棒上，然后插入电脑的USB接口即可。
  1. 关键步骤：安装驱动程序

RTL-SDR需要特定的驱动程序才能被SDR软件识别。如果系统自动搜索驱动，请选择取消。我们推荐使用 Zadig 工具来安装驱动：

  • 下载Zadig： 从官方网站下载并运行Zadig。

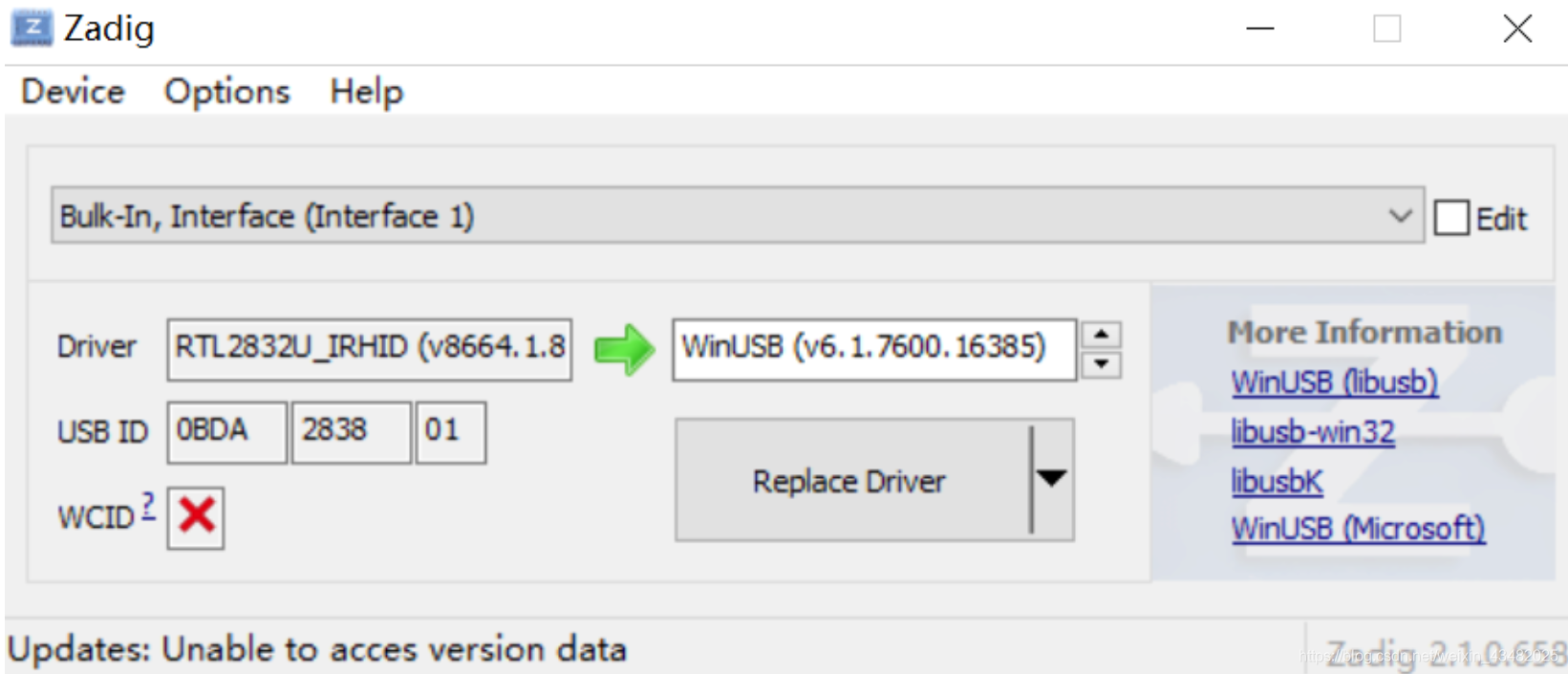

  • 选择设备： 在Zadig界面中，点击 Options -> List All Devices。然后在下拉菜单中找到你的RTL-SDR设备，它通常显示为 Bulk-In, Interface (Interface 0) 或类似名称。

Zadig

  • 安装驱动： 确认设备的驱动类型为 WinUSB（通常默认），然后点击 Install Driver 或 Replace Driver 按钮。等待安装完成即可。


  1. 核心软件：SDR# (SDRsharp) 的配置

SDR# 是Windows平台最流行的SDR软件之一，界面直观，功能强大。

1

  • 下载与启动： 下载SDR#压缩包并解压到一个文件夹。双击运行 SDRSharp.exe。

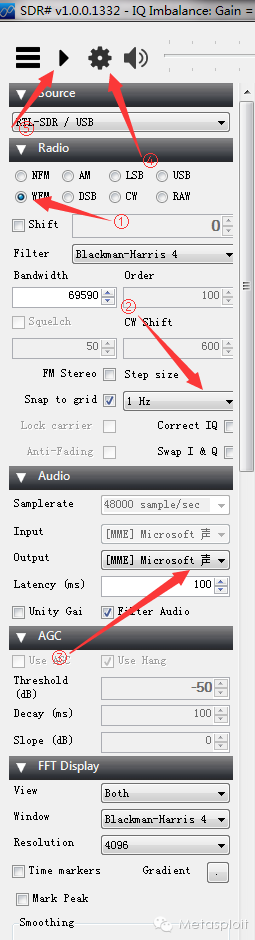

  • 选择源设备： 打开软件后，在界面左上角的“Source”（源）下拉框中，选择 RTL-SDR (USB)。如果找不到该选项，请确保驱动安装正确，或尝试运行解压文件夹中的 install-rtlsdr.bat 或 zadig 文件夹中的程序。


基本设置：

  • 模式选择： 在右侧控制面板的“Radio”模式下，将 Mode 设置为 WFM（Wide FM，宽带调频），这是广播电台使用的模式。


  • 音频输出： 确认 Audio 输出设备是你正在使用的扬声器或耳机。


  • 增益控制： 调节 RF Gain（射频增益）滑块。增益过低会听不到信号，过高则会产生噪音和干扰。通常从 8.0 dB 到 15.0 dB之间开始尝试，找到一个信号清晰且背景噪音较低的值。


  • 采样率： 在左上角“Source”面板，将 Sample Rate 设置为 2.048 MSPS 或更高，以获得更宽的频谱视野。

二、 实战收听：寻找广播信号

完成基本配置后，就可以开始扫描和收听广播了。

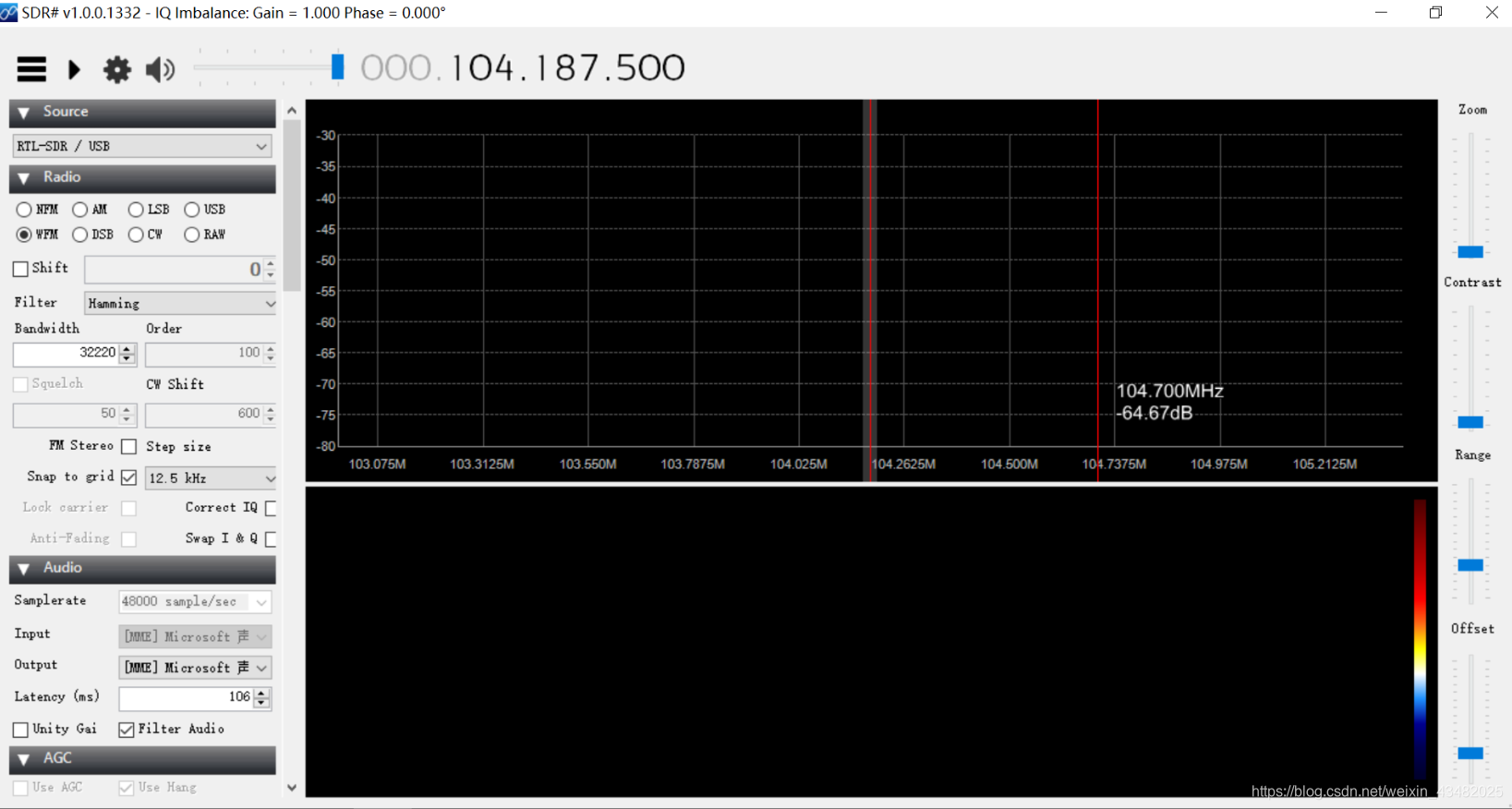

  1. 启动与观察： 点击界面左上角的播放按钮（▶）。你将看到主窗口出现动态的频谱图（上）和瀑布图（下）。频谱图显示了当前频率范围内的信号强度，瀑布图则记录了一段时间内的信号变化。


  1. 调整中心频率： FM广播的频率范围通常在 88 MHz 到 108 MHz 之间（部分地区可能从87.5 MHz开始）。你可以在界面左上角巨大的频率显示框中输入中心频率，例如输入 100.0M，然后按回车.


  1. 锁定电台信号：

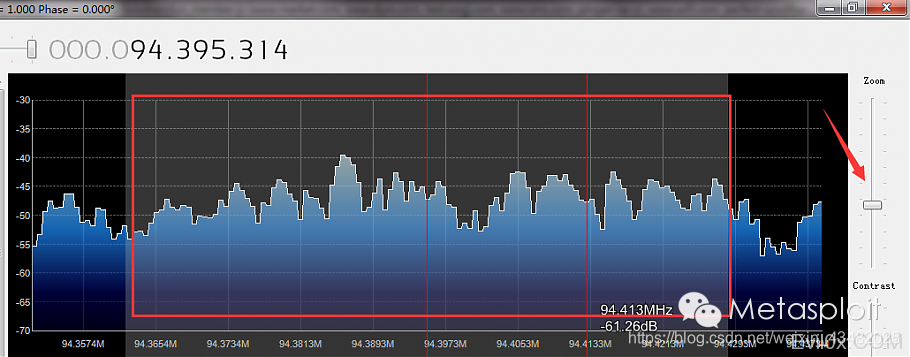

  2. 观察频谱图，寻找稳定的“山包”状波形，这通常代表一个广播电台。


  • 用鼠标拖动频谱图中那根垂直的红色虚线，将其对准波形的最高点（峰值）。
  • 调节红色虚线两侧的白色垂直边界（即滤波器的带宽），使其刚好覆盖整个波形的宽度。对于FM广播，右侧控制面板中的
    Bandwidth（带宽）可以设置为 150 kHz - 220 kHz 左右。调整它也能改变白色边界的宽度。
  • 调整至音频最清晰、噪声最小即可。你还可以利用频谱图右侧的垂直滑块来放大波形，以便更精细地调谐。

三、 扩展探索：不止是广播

RTL-SDR的能力远不止收听FM广播。你可以尝试探索其他频段：

航空波段：

  • 频率范围： 民用航空通信通常在 108 MHz 到 137 MHz 之间（特别是118-137 MHz用于空中交通管制）。
  • 模式： 将模式切换为 AM（调幅）。
  • 特点： 你会听到飞行员和塔台之间的对话，但信号是间歇性的，听到时调整频率对准即可。

其他常见业务：

  • amateur radio: 144-146 MHz（2米波段），430-440 MHz（70厘米波段）等，模式可能为NFM（窄带调频）或SSB（单边带）。
  • 对讲机/公共服务： 150 MHz、400 MHz附近常有消防、出租、物业等使用的对讲机信号（通常为NFM）。

收听提示： 在收听新频段时，可以先将 RF Gain 调高，并在频谱图上寻找不寻常的稳定信号或突发信号。然后调整 Mode 和带宽进行解调尝试。

四、 结语

至此，你已经掌握了使用RTL-SDR收听FM广播的基本方法。这只是一个起点，SDR的世界非常广阔，你可以用它来接收飞机位置ADS-B）、气象卫星图像、寻呼机信号等等。希望这篇文章能帮助你打开无线电探索的大门！
